1-المقدمة

سنتعرف في هذه الحلقة على جهاز مهم جدا يتواجد في مصابيح الليد مثل الكاشفات الخارجية او مصابيح الإنارة العمومية .

بالإضافة الى شرائح مصابيح ليد و الدرايفر نجد في بعض الأحيان جهاز متصل ايضا مع هذه المكونات ويختلف توصيله باختلاف الشركات المنتجة لهذا الجهاز .

المشكلة أنه اذا قمنى بحذف هذا الجهاز من التركيب لايحدث شيئ ويمكن أن يعمل الدرايفر والمصابيح ليد بدونه حتى لايعتقد البعض انه دوره يشبه الأمورسور الذي لايمكننا الاستغناء عنه في مصابيح التفريغ الغازي التي نستهمل فيها الكابح

2-شاهد الفيديو

3-معاينة جهاز الحماية من الطفرة

للحظو معي هذه العينة من الجهاز الذي سنتعرف عليه اليوم

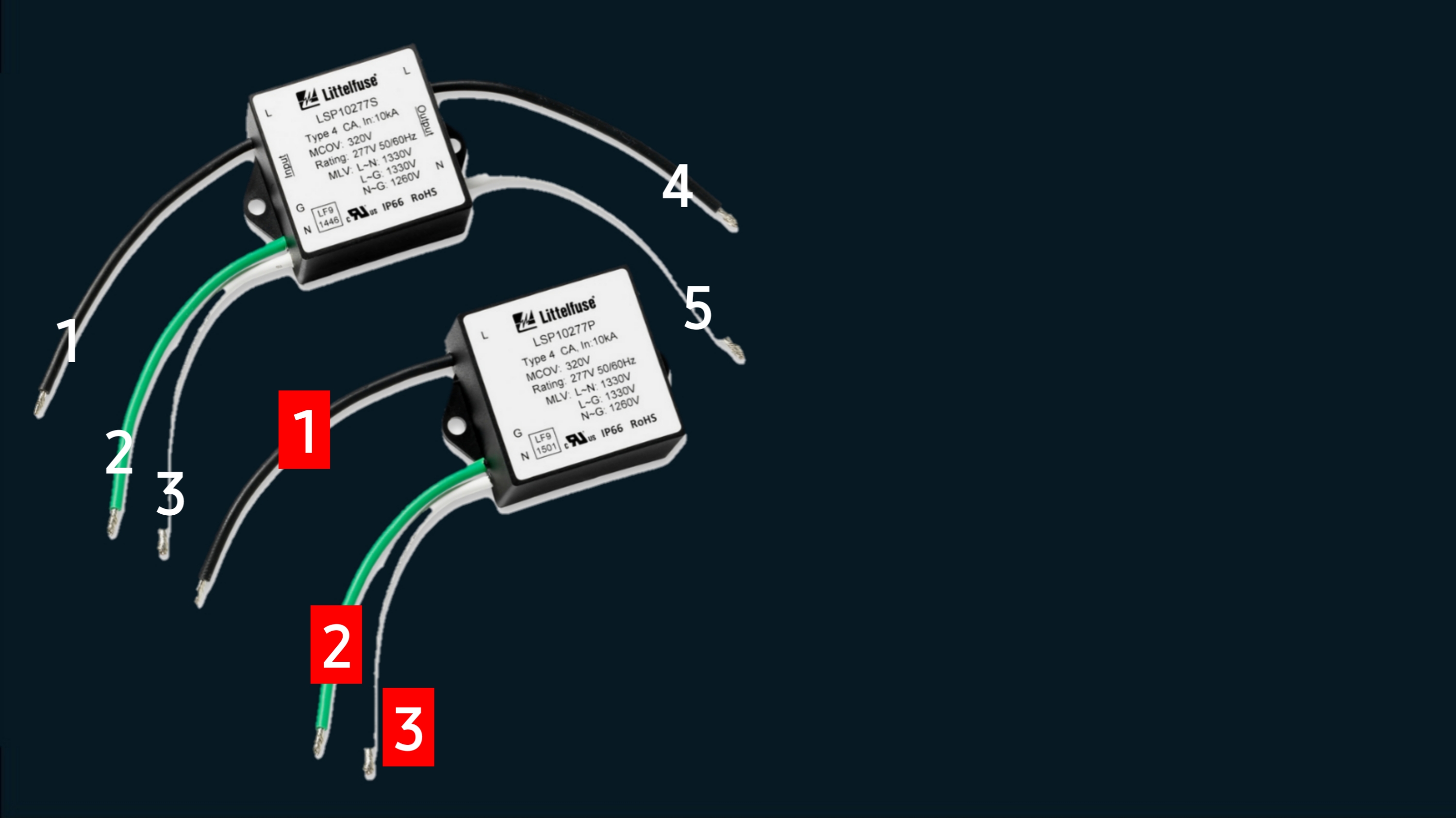

رغم ان هذه العينة هنا لها خمسة اسلاك توصيل و الثانية لها ثلاثة اسلاك توصيل الا ان الجهازين لهما نفس الدور والمهمة ويمكننا توصيلهما في نفس المكان وستفهمون لماذا يوجد هذا الاختلاف في التوصيل لاحقا

اذن سنركز على هذا الجهاز

لاحظو معي اسلاك التوصيل يتم توصيل الفاز والنيوترال والأرضي وأغلب هذه الأجهزة يكون غطائها الخارجي من البلاستيك اذن لوكان غطائه معدنيا من الحديد الموصل سنتفهم لماذا يتم توصيل الأرضي لكن مادام غطائه من البلاستك الغير موصل ماهو دور توصيل الأرضي هنا

هذه هي الملاحظة الأولى

الملاحظة الثانية انتبهو لقيم شدة التيار والجهد المكتوبة

مثلا شدة التيار هنا هي 10 آلاف أمبير يعني قيمة كبيرة وفائقة وخيالية و أيضا انتبهو للجهد هنا يوجد 320 فولط و هنا بين قيم كبيرة ايضا من الجهد بين الفاز والنيوترال و الأرضي مع العلم اننا نقوم بتوصيله في جهد 220 فولط فقط

الملاحظ الثالثة و هي التي ستكشف لكم هذا الجهاز خصوصا المشتركون القداما في القناة لديهم الخبرة الكافية الآن لمعرفة دور هذا الجهاز وانا اثق فيهم كل الثقة اما من التحق بنا مؤخرا سأترك ركم روابط الفيديوهات القديمة في الوصف او في شاشة هذا الفيديو لفهم أكثر

قد تجدون T2 او T3 في هذا الجهاز

ولو تذكرنا جيدا هنالك جهاز تحدثنا عنه سابقا يتم تصنيف انواعه t1 t2 t3 وهو جهاز مانع الصواعق

4-تعريف جهاز الحماية من الطفرة

اذن هذا الجهاز هو الصنف الثالث و الثاني من مانعات الصواعق بالإضافة الى انه يقوم بدور جهاز الحماية من ارتفاع الجهد

يعني ان حلقات مانع الصواعق مهمة للتعرف على هذا الجهاز

هنالك شيئ آخر يختلف تركيب هذا الجهاز قليلا عن الأنواع t1 و t2 و t3 لذلك يصنف بالنوع الرابع t4 سنشاهد ذلك في طرق توصيل هذا الجهاز

المهم هذا النوع يعتبر مثل النوع t3 من مانعات الصواعق ولديه نفس شروط t3 من حيث التوصيل اي انه لابد ان لايبعد بأكثر من متر واحد عن درايفر مصباح ليد

5-اهمية جهاز الحماية من الطفرة

كلنا نغرف ان مكونات مصابيح ليد والدرافر هي مرتفعة الثمن لذلك علينا توفير حماية لهذه المكونات من ارتفاع الفولطية وايضا الصواعق الرعيدية او البرق الذي قد يتلف هذه الأجهزة لذلك نستعمل هذا الجهاز في توصيل الدرايفر و شرائح مصابيح ليد وتقريبا كل مصاليح الليد الخارجية او التي ستبعد عن لوحة التوزيع والحماية بأكثر من 20 متر

واذا لم يكن هذا الجهاز موجودا انصحكم بشرائه و توصيله فهو يزيد من عمر مصابيح ليد وايضا عند حدوث ارتفاع للجهد او صدمة مباشرة او غير مباشرة للبرق يتدخل هذا الجهاز لامتصاص هذا الارتفاع الكبير في الفولطية والتيار بسبب تشغيل بعض الآلات القريبة او خطر عدم استقرار الشبكة ويقوم بتفريغها نحو الارضي

قد يتعرض للتلف لكن سيمنع تلف الدرايفر ومصابيح ليد الغالية الثمن بينما جهاز الحماية هذا تمنه رخيص جدا مقارنة مع باقي  المكونات

يسمى هذا الجهاز بجهاز الحماية من الطفرة

يعرف اختصارا ب SPD ليد اي انه متخصص في حماية مصابيح ليد او surge protection led بالنسبة لإخواني من يستعملون اللغة الإنجليزية الاسم مشابه تماما بالإنجليزية واعتذر عن ذلك

6- طرق توصيل جهاز الحماية من الطفرة

الان بالنسبة لتوصيل هذا الجهاز هنالك طريقتين لتوصيل جهاز الحماية من الطفر وهي التوصيل على التوالي مع الدرايفر او التوصيل على التوازي مع الدرايفر

على التوازي يكون التوصيل هاكدا توصيل الفاز والنيوترال و الأرضي عند مدخل تغذية الدرايفر  مثل كل اجهزة مانعات الصواعق التي شاهدناها سابقا

كل الانواع التي تتكون من ثلاثة اسلاك فقط تركب على التوازي

عند مدخل التغذية الكهربائية للدرايفر

أما على التوالي وهذه هي الخاصية الفريدة لعذا النوع t4 فيكون التوصيل هاكدا نقوم بتوصيل الفاز والنيوترال و الأرضي في مدخل التغذية وبعدها نقوم بتوصيل المخارج الفاز و النيوترال بمداخل الدرايفر

اذن الأن فهمتم لماذا يوجد انواع من جهاية حماية الطفرة تتوفر على 3 اسلاك و البعض الآخر يحتوي على 5 اسلاك

3اسلاك سيتم توصيله على التوازي و 5 اسلاك سيتم توصيله على التوالي

في بعض الاحيان قد تجدون أجهزة لها 6 اسلاك توصيل 3 مداخل للفاز والنيوترال و الارضي و 3 مخارج للفاز و النيوترال و الارضي يمكنكم توصيل الأرضي الخارج مع الغطاء الخارجي للدرايفر اذا كان لديكم درايفر اديه غطاء معدني

7-معلومات اخرى عن جهاز الحماية من الطفرة

في اغلب الأحيان و حتى عند دهابكم لشراء جهاز الحماية من الطفرة ستجدون النوع الذي يركب على التوازي و الذي يتكون من 3 اسلاك

لكن نصيحتي اليكم هي ابحثو دائما عن الأنواع التي تتكون من  او 5 او 6 اسلاك توصيل اي الأنواع التي تركب على التوالي

حتى الا لقدر الله و حدث هنالك ارتفاع للجهد بسبب انقطاع النيوترال او بسبب صعقة من البرق سيتدخل الجهاز وسيكون فاصل و مانع بين الدرايفر و مصابيح ليد و التغذية الكعربائية وقد يتلف الجهاز لكنه سفصل الكهرباء عن المكونات الغالية و المرتفعة الثمن من مصابيح ليد والدرايفر

بعض الشركات تضع مصباح للإشارة في هذا الجهاز ليدل على تلف الجهاز اذا لم يضيئ المصباح عند توصيله بالكهرباء

8- كيفية كشف اعطاب جهاز الحماية من الطفرة

اما عن كشف عطب او تلف هذا الجهاز فهو سهل جدا وذلك عبر التأكد انه لايوجد اي تماس بين الفاز والنيوترال و الارضي اذا كان هنالك تماس بين هذه الموصلات فهذا يعني ان الجهاز تعرض للتلف او انتبهو للمصباح اذا لم يعمل فذلك يدل على تلف الجهاز طبعا

اظن انني ساكتفي بهذا القدر لأنني تقريبا تحدت عن كل شيئ بخصوص هذا الجهاز

راجعو الحلقات التي أمامكم فهي مهمة لفهم دور موانع الصواعق وانواعها وطرق توصيلها وايضا حلقة الصواعق الرعدية وكيف تشكل خطرا على التركيبات الكهربائية الى هنا وصلنا الى نهاية الحلقة شكرا لكم على المشاهدة والى اللقاء.
