1-مقدمة

السلام عليكم

في هذه الحلقة سنتحدث عن الدرايفر الذي شاهدناه في حلقة مصابيح ليد وسنتعرف على اهم المعلومات المتعلقة بالدرايفر واشكاله وانواعه واهم الخصائص التي لابد ان ننتبها لها عندما نرغب في توصيل الدرايفر مع مصابيح ليد كل ذلك بعد الفاصل القصير للقناة

2-شاهد الفيديو التعليمي

3-تعريف الدرايفر

الدرايفر هو عبارة عن محول كهربائي يقوم بتحويل الجهد الأولي الذي يخرج لما من التيار المتردد الى التيار المستمر الذي يفرض علينا دائما أن نلتزم بالقطب النوجب والقطب السالب في عملية توصيل مصابيح ليد

وثانيا يقوم بتحويل الجهد الكهربائي من القيمة الموجودنا لنا على الشبكة الى القيمة التي تناسب مصباح ليد او سلسلة مصابيح ليد

الدرايفر يقوم أيضا بضبط شدة التيار التي تخرج منه وتدهب الى مصابيح ليد لمنع مشكلة التسخين بسبب سحب المزيد من التيار الكهربائية والتي تتلف مصابيح ليد  التي شاهدناها في الحلقة الماضية

4-أشكال الدرايفر في مصابيح الليد

الآن ماهي الأشكال التي يتواجد بها الدرايفر

الدرايفر يأتي بشكلين اما درايفر داخلي وهو الذي يتواجد في اغلب مصابيح ليد المنزلية يعني انه يكون ضمن المكونات الداخلية لصباح الليد ككل

او على شكل درايفر خارجي  بشكل منفصل عن مصابيح ليد مثل الذي نجده في شريط ليد او في مصابيح الإنارة الخارجية.

حسن جدا

بالنسبة للدرايفر الذي يأتي بشكل داخلي لايهنا لأن توصيله بالكهرباء سهل ومباشر دون تعقيد ويكون اصلا موافق للمصباح

وموضوع من الشركة المصنعة نفسها

المشكلة التي تواجهنا هي مع الدرايفر الخارجي الذي لابد لنا نحن أن نقوم بشراءه او اختياره و نقوم بتوصيله  مع المصابيح ولابد لنا ايضا من التعرف على خصائصه الفنية و التقنية حتى لانتسبب في توصيل خاطئ او غير متوافق مع مصباح ليد قد يتسبب لنا في اتلاف مصابيح ليد او في تقصير عمرها الإفتراضي

5-خصائص مصباح الليد

اذن ماهي أهم الخصائص التي لابد ان ننتبه لها في الدرايفر لإختيار الدرايفر المناسب ومصباح ليد المناسب له ايضا

بالنسبة لمصابيح ليد اولا

لابد ان ننتبه اولا لقدرة مصباح الليد او سلسلة مصابيح الليد وتحديدها بدقة

ثانيا نوع التيار هل هو مستمر يتطلب توصيل او تواجد الدرايفر او تيار متردد واذا كان تيار متردد هل سنقوم بتوصيله بواسطة محول او مباشرة مع الشبكة ان كان جهده يوافق جهد الشبكة

ثالثا تحديد قيمة الجهد التي يعمل بها مصباح ليد

رابعا تحديد قيمة شدة التيار القصوية التي يعمل بها مصباح الليد

6-خصائص الدرايفر المهمة

هذه الشروط الخمسة هي العناصر المحددة لإختيار الدرايفر المناسب طبعا وهذا يعني ان الدرايفر سيوفر لنا معلومات على علبته الخارجية تتكون من

القدرة بالواط التي يعمل معها الدرايفر كما تشاهدون هنا هذا الدرايفر يستطيع العمل بقدرة 3 في 1 واط يعني 3 مصابيح بقدرة 1 واط او مصباح واحد بقدرة 3 واط

نوع التيار الذي يخرج لنا هل هو تيار مستمر او متردد

ليست كل الدرايفيرات تخرج تيار مستمر هذا الدرايفر الذي امامنا يخرج تيار متردد سنشاهد ذلك في انواع الدرايفر

لاحظو هنا  12 الى 24 VAC اي فولط تيار متردد

انتبهو لهذا جيدا

قيمة الجهد التي تخرج لنا من الدرايفر

وشدة التيار القصوية التي تخرج لنا من الدرايفر

حسن جدا

الآن سنتحدث عن أنواع الدرايفر الموجودة

7-اهم انواع الدرايفر

هنالك ثلاثة انواع من الدرايفر الخاصة بمصابيح ليد

النوع الأول

درايفر بتيار تابث اي انه له قيمة محددة من شدة التيار التي ستدخل الى مصباح ليد

كما تلاحظون هنا شدة تيار الخروج هي 700mA أما الجهد فهو من 4 الى 13 فولط من التيار المستمر يعني هنا شدة تيار تابثة أما الجهد فهو متغير بين قيمتين

يسمى هذا النوع بالدرايفر بتيار تابث هو الشائع والاكثر انتشارا وهو مرتفع في الثمن على النوع الثاني الذي سنشاهده الآن

والنوع الثاني وهو درايفر بجهد تابث اي انه ليه قيمة محددة من الجهد الكهربائي الذي سنستعمله مع مصاليح ليد

أما شدة تياره فهي غير تابثة

يسمى هذا النوع بالدرايفر بجهد تابث

هذا النوع رغم ان شدة تياره غير تابثة الا انه دائما مايتم تحديد شدة تيار قصوية لايمكن ان تكبر عنها شدة التيار الخارجة من هذا الدرايفر

كما تلاحظون هنا الجهد هذه المرة هو تابث بعني 24 فولط تيار مستمر لكن شدة التيار متغير 1.04A ماكس يعني اكبر قيمة سيصلها يمكن ان يعطي عدة قيم من شدة التيار اصغر من ذلك

هذا النوع استمالاته محدودة ورخيص في الثمن عن النوع الأول

التوع الثالث درايف تيار متردد

هذا النوع هو في الحقيقة عبارة عن محول كهربائي يعني انه يقوم فقط بتحويل الجهد من قيمة اولية الي قيمة ثانوية صغيرة لكن دون ان يغير نوع التيار يعني ان تيار الخروج سبكون هنا تيار متردد وليس تيار مستمر هذا النوع ايضا لبست له قيمة قصوية لشدة التيار الثاتوية التي تخرج منه يعني انه غير محدود من حيث حمل المصابيح

هذا النوع يمكننا استعماله ايضا مع انواع اخرى من المصابيح مثل  مصباح الهالوجين المنخفض الضغط او بعض المصابيح المتوهجة التي تعمل بجهد منخفض وايضا بعض انواع مصابيح ليد التي تتكون من مكونات داخلية لتحويل التيار المتردد الى تيار مستمر مثل هذا النوع الذي شاهدناه في الحلقة الماضية

تقريبا بعض  انواع مصابيح ليد mr16 او المصابيح GU التي تكون على شكل السبوتات تستعمل هذا النوع من الدرايفر

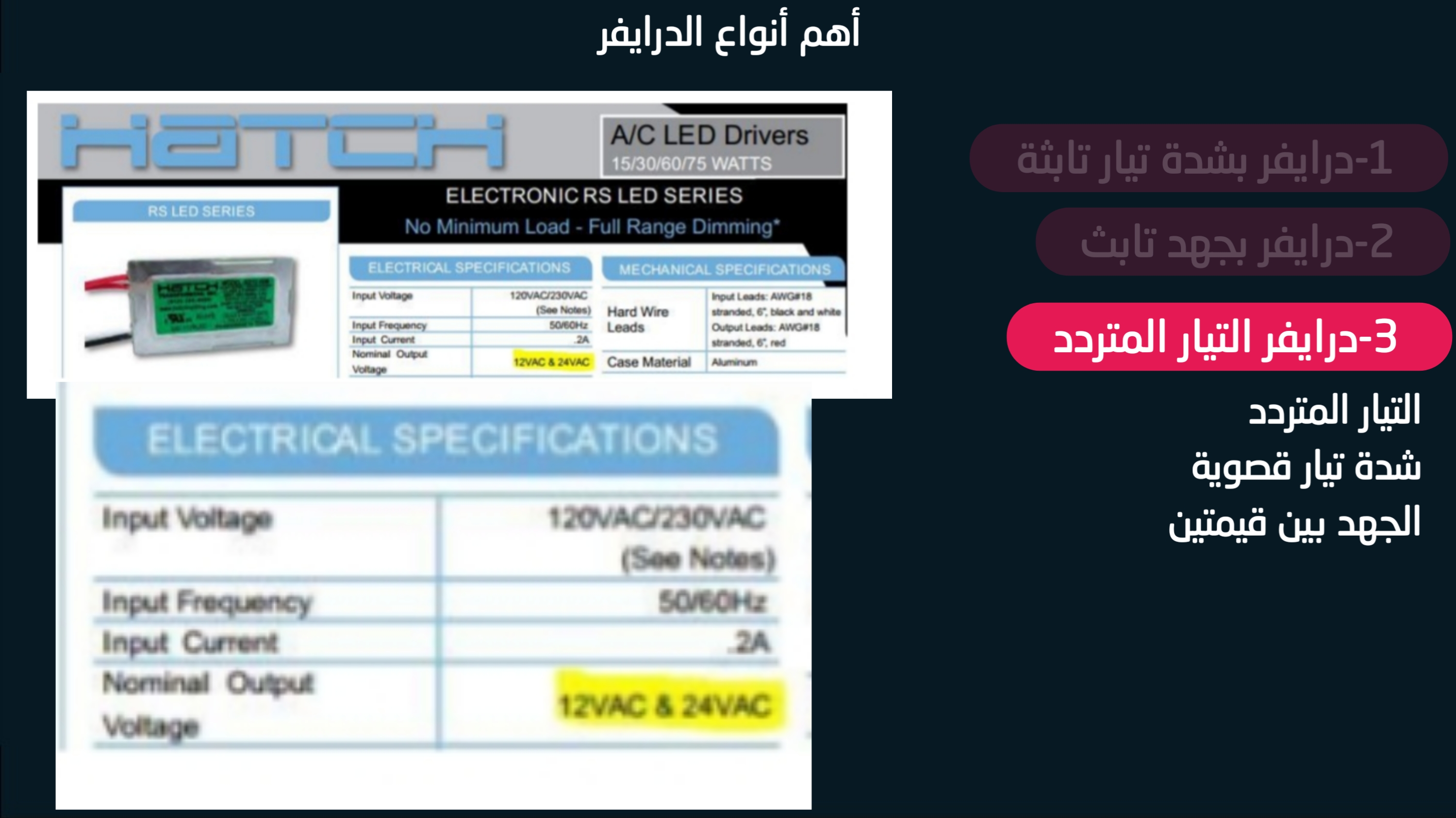

لاحظو هذا المثال الذي امامنا هذا درايفر مصابيح ليد لكن الجهد الثانوي الذي يخرج منه هو بين 12 و 24 AC تيار متردد

لذلك يسمى ب AC درايفر

8-العلاقة بين الدرايفر ومصباح الليد

بصفة عامة كل مصباح ليد يلزمه شدة تيار وجهد معين لابد من توافقها مع شدة التيار والجهد التي تخرج لدينا من الدرايفر

لابد ايضا الى الانتباه الى نوع التيار هل هو DC مستمر او AC متردد

واذا كان من نوع DC مستمر لابد من الانتباه الى القطبية اي توصيل القطب الموجب للدرايفر مع القطب الموجب للمصباح و القطب السالب للدرايفر مع القطب السالب للمصباح

ليست كل انواع الدرايفر تعمل مع مغير شدة الإضاءة يعني اذا كنتم ستقومون بتوصيل مغير شدة الإضاءة لابد من اختيار نوع من الدرايفر يسمح او يعمل مع مغيرات شدة الضوء التي تكون في المسارح و قاعات العرض

هنالك ايضا انواع من الدرايفر متخصص في الوميض و النبض

يتميز بأربعة او 5 مخارج حسب وضيفة الوميض المتعددة التي ينتجها هذا الدرايفر

تستعمل في الإنارة الإحتفالية او الجمالية ايضا

عليكم فقط الانتباه في توصيلها الى القطبية التي تناسب لأنه توصيل القطب السالب في غير مكانه سيؤدي ذالك الى عدم عمل المصابيح

اما باقي الاقطاب الاخرى كلها موجبة حتى اذا كان هنالك قلب فلن يأثر ذلك على عمل المصابيح

اظن انني ذكرت كل شيئ مهم عن الدرايفر الا اذا نسيت شيئ ما

سهوا انا لا اتمنى ذلك

الى هنا وصلنا الى نهاية الحلقة اشكركم على المشاهدة

واشكر كل من يدعمني بالتفاعل في التعليقات او الاعجاب

دمتم في امان الله والى اللقاء .
