تعريف الأرضي او نظام التأريض الكهربائي
السلام عليكم
مقدمة
سنتعرف في هذه المقالة ان شاء الله على الأرضي او التأريض الكهربائي .
اذن ماهو الارضي وماهي أهميته داخل التركيب الكهربائي ومن ماذا يتكون توصيل الارضي وماهي شروط تمديد وتركيب الارضي في التركيب الكهربائي
تعريف توصيل الارضي أو نظام التأريض
الأرضي هو توصيل كهربائي يتم انشائه في مكان التركيب يعني ان الشبكات الكهربائية لاتوزبع الارضي نقوم بتكوين هذا التوصيل في مكان التركيب الكهربائي.
بعتبر الارضي هو التوصيل الثالث بعد الفاز والنيوترال في شبكة احادية الطور وهو التوصيل الخامس بعد الغازات الثلاثة والنيوترال في شبكة ثلاثية الاطوار

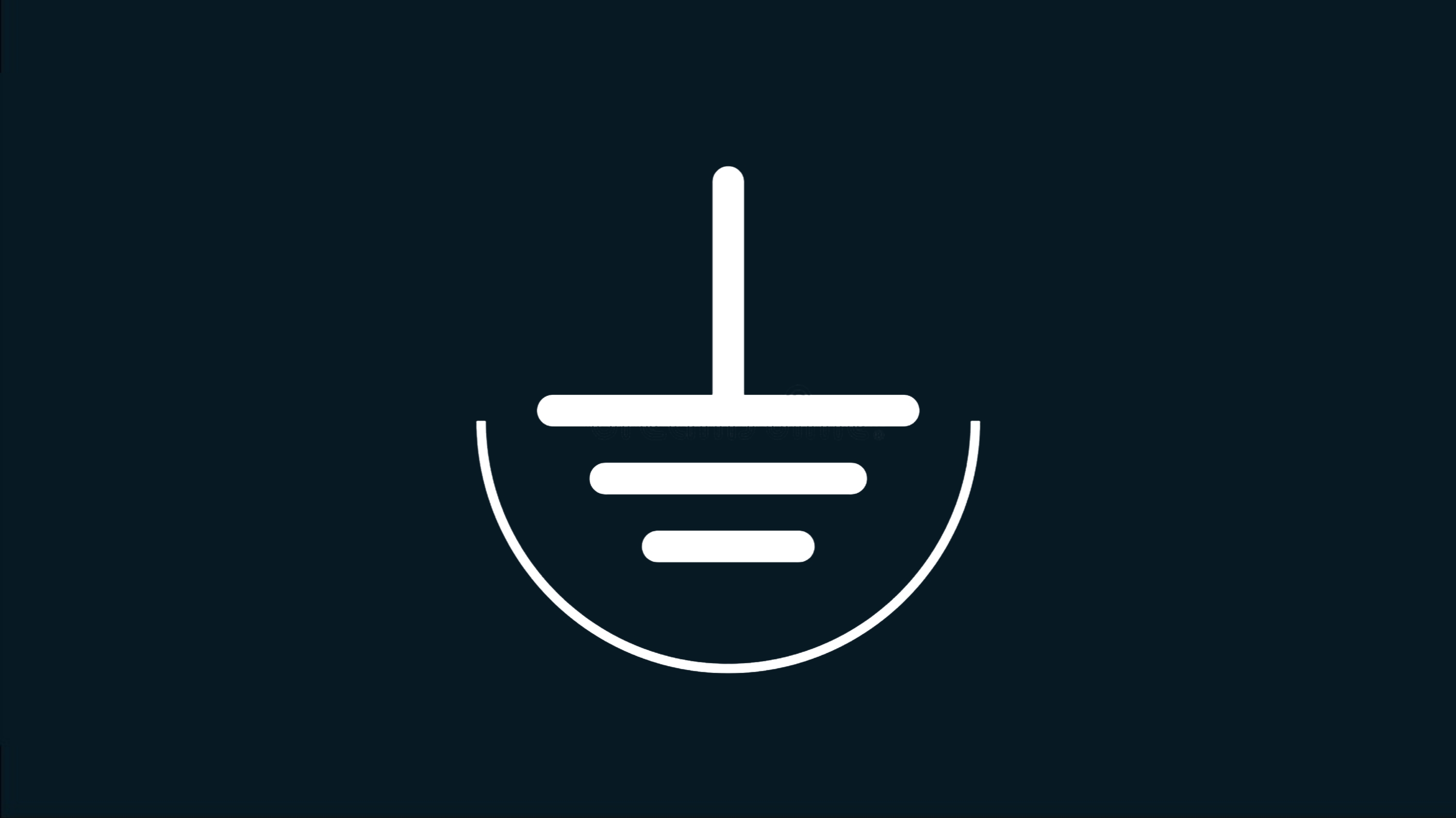

نرمز للارضي في الكهرباء بهذا الرمز او نرمز له بعبارة PE. او عبارة Τ
ونختار او نحدد لأسلاك الارضي لون موحد وهو سلك اخضر به خط اصفر او سلك اصفر به خط أخضر
أهمية نظام التأريض في التركيب الكهربائي
يعتبر الارضي مهما في مجال الكهرباء خصوصا من حيث شروط الحماية بل يعتبر الارضي ايضا نظام للحماية الكهربائية ضد اخطار الكهرباء ، يساعد الارضي اجهزة الحماية التفاضلية في كشف التسريب الكهربائي الذي يحدث للأجهزة ذات الغطاء المعدني وبذلك يمنع تعرض الاشخاص لخطر الصعق الكهربائي ويمنع تسرب الكهرباء
كما ان الأرضي هو توصيل مهم جدا لأجهزة الحماية من الصواعق الرعدية ويعتبر التوصيل الرئيسي في تفريغ شحنة الصعقة نحو الارضي
وعلى ذكر الصواعق الارضية نقوم ايضا بتوصيل انظمة الحماية من الصواعق الرعدية ولاقطات الصواعق بالارضي للحماية من الصدمة المباشرة للصعقة الرعدية وتفريغها نحو اللأرض
ايضا هنالك ميزة للأرضي خصوصا للأجهزة التي يكون غطاؤها
الخارجي مصنف ضمن حماية طبقات الأجهزة الخارجية من الدرجة الاولى والتي تعني ان تلك الأجهزة لابد من توصيلها بمربط يتوفر على الأرضي والسبب في ذلك هو ان تلك الأجهزة تتكون توصيلاتها الداخلية من توصيل مرتبط بالغطاء الخارجي ويتسبب ذلك احيانا في تسرب ومضات وشحناة كهربائية من المكثفات نحو الغطاء اللذي لابد له من توصيله بالارضي لمنع تحسس ذلك من المستعمل لذلك الجهاز
اذن الارضي هو حماية كهربائية بالاساس
وعلى ذكر الصواعق الارضية نقوم ايضا بتوصيل انظمة الحماية من الصواعق الرعدية ولاقطات الصواعق بالارضي للحماية من الصدمة المباشرة للصعقة الرعدية وتفريغها نحو اللأرض
ايضا هنالك ميزة للأرضي خصوصا للأجهزة التي يكون غطاؤها
الخارجي مصنف ضمن حماية طبقات الأجهزة الخارجية من الدرجة الاولى والتي تعني ان تلك الأجهزة لابد من توصيلها بمربط يتوفر على الأرضي والسبب في ذلك هو ان تلك الأجهزة تتكون توصيلاتها الداخلية من توصيل مرتبط بالغطاء الخارجي ويتسبب ذلك احيانا في تسرب ومضات وشحناة كهربائية من المكثفات نحو الغطاء اللذي لابد له من توصيله بالارضي لمنع تحسس ذلك من المستعمل لذلك الجهاز
اذن الارضي هو حماية كهربائية بالاساس
مكونات نظام الأرضي

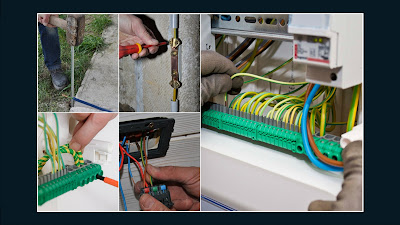

يتكون الأرضي من الكترود او قضيب معدني لابد ان يكون هذا القضيب موصلا جيد للكهرباء و مضاض للتآكل يعني لابد للقضيب ان لايصدأ او يتحلل مع مرور الوقت وفي الغالب نستعمل قضيب من النحاس يتم وضعه حسب شروط محدد داخل الارض ويتم ربطه بموصلات واسلاك كهربائية
بالنسبة للسلك الذي يربط مباشرة في القضيب يستسحن استعمال سلك نحاسي غير معزول ويتم تمريره داخل الارض دون عزل او خرطوم او انابيب لزيادة تلامس هذا الموصل مع الارض الى غاية علبة توزيع توضع في الحائط وتكون هذه العلبة قريبة جدا من مستوى الارض نقوم بعدها بتوصيل السلك الغير معزول بآخر معزول وهذا الاخير يعني السلك المعزول الذي نقوم بربطه بجميع توصيلات الارضي التي يتم توزيعها في كل اركان واماكن التركيبات والتوزيعات الكهربائية داخل المنزل او المصنع او الشركة او التركيب الكهربائي .
السلك المعزول له لون محدد للارضي ويكون هو الاصفر فيه خط اخضر او أخضر فيه خط اصفر
اذن يتكون الارضي من أرض او تربة منخفضة المقاومة وفق الشروط التي سنشاهدها وقضيب ارضي يدفن بداخل الارض و مكونات الربط بين القضيب والسلك الذي سيوصل لنا الارضي الى لوحة التوزيع الكهربائية.
شروط تمديد وتوصيل وتركيب الأرضي
هنالك شروط خاصة لتركيب وتوزيع الارضياولا واهم شيى في شروط الارضي هو مقاومة الارض او التربة لان الارضي بمفهومه الاكبر هو وضع او تكوين اصغر مقاومة في التركيب الكهربائي تسمح او تمكن من سحب التيار الكهربائي يسرعة وكفاءة أكثر من الاجهزة والتركيبات الكهربائية وهذا لايحدث دائما بل فقط أثناء تدخله فقط كحماية كهربائية ضد الاخطر وكما شاهدنا في هذه الحلقة ان المقاومة الاصغر تسحب تيار اكبر من المقاومة الاكبر ساتركها ايضا في الوصف ،
لابد ان تكون مقاومة الارض او الارضي هي اصغر مقاومة موجودة في التركيب
اما الفاز والنيوترال فهي توصيلات تفرق بينها مقاومة الاجهزة الكهربائية لذلك نقوم بانشاء الارضي لنضع في التركيب اصغر مقاونة ممكنة من اجل الحماية التي دكرناها سابقا
لذلك علينا دائما قياس مقاومة الارضي بعد إنشاءه وتحقق من مقاومته المنخفضة المطابقة للشروط وعلينا قبل ذلك قياس مقاومة الارض قبل تركيب الارضي في كل الزوايا واختيار مكان الارض الذي سندفن فبه الارضي والذي تكون مقاومته هي اصغر مقاومة.
ثانية ليست اي مقاومة مسموح بها لابد ان تكون قيمة مقاومة الارضي اصغر من 8 اوم وحسب نوعية وطبيعة التربة المكون للارض فالتربة الطينية التي تحتفض بالماء تكون مقاومتها اصغر من التربة الرملية او الصخرية فدائما ما سنجد قيمة مقاومة اكبر من 8 اوم يعني دائما عند قياس مقاومة الارض سنجد مثلا 73 اوم او 60 اوم
في هذه الحالة سنختار مكان الذي نقاومته هي 60 اوم
وسنستخدم اسلوب معالجة التربة واضافة مواد تختفظ بالرطوبة والمياه وزيادة قابلية المكان المحيط بالقضيب على امتصاص الماء والحفاض عليه لتخفيض مقاومة التربة والارضي
بعني اول شيى علينا تحديد مقاومة التربة في المكان لاختيار المكان المناسب ثاني شيئ في حال لم نتوصل الى مكان تتواجد فيه مقاومة مناسبة نقوم باختيار اصغر مقاومة قمنا بقياسها في المكان ونقوم باضافة مواد تخافض وتمتص الماء والرطوبة في محيط الالكترود لتخفبض من قبمة مقاومة التربة الى حد المسموخ به.
هنالك مواد خاصة بهذه العملية تباع نضيفها حول او في محيط ا
لالكترود لزيادة رطوبة المكان وتخفيض مقاومة الارض مثل مادة بينتونايت او مادة جيم او مواد اخرى مثل الفحم و الملح......... ونضيف في نهاية الماء على المزيج
الاهم ان لاتتسبب تلك المواد في تآكل و تحلل القضيب الارضي.
اذا كان هنالك شك بان تلك المواد التي سنضيفها حول القضيب الارضي انها ستتسبب في تآكله وتحلله او تكوين طبقة شبه عازلة حول القضيب خصوصا عند اضافة الملح مع مرور الوقت يجب ان توضع في محيط قريب جدا من الارضي لأنها تحتفض بالرطوبة والمياه ومن الطبيعي انها ستخفض من قيمة مقاومة الارضي القريب منها او اذا كانت المواد المتوفرة البنتونايت وجيم الخاصة بالارضي فيمكن وضعها مباشرة مع القضيب الارضي لانها لاتحدث اي تفاعل مع القضيب ولن يتحلل او يصدأ
يمكننا ايضا تخفيض المقاومة عن طريق الزيادة من طول او السمك القضيب داخل الارض او استعمال الكترودات متعددة او شبكة نحاسبة لزيادة مساحة التلامس مع الارض ايضا
من شروط الارضي ايضا هو انه لابد ان يكون الجزء العلوي او الجزء الذي نستعمل في الربط بين التلكترود الارضي والسلك مكشوفا وغير مدفونا في الارض من اجل فتحه وفصل الارضي عن التركيب الكهربائي اذا اردنا ان نقوم بفحوصات دورية للتأكد من مقاومة الارض وصلاحية الالكترود الارضي لذلك غالبا ما نضع القضيب الارضي في علبة ارضية قابلة للفتح وتسمح بتسرب مياه الامطار او التنظيف لزيادة رطوبة الارض وتخفبض المقاومة .
وايضا من احل الصيانة فالسلك النحاسي الغير معزول في الارض كباقي كل الاسلاك الارضية فهو معرض دائما للقطع بسبب حفر او اي اصلاح يمكن ان يحدث في المكان لذلك نضع كل هذه الاجزاء منفصلة ومكشوفة لتسهيل صيانتها او اصلاحها فيما بعد
خلاصة
يعني دون ان نخوض في التفاصيل المعقدة لانه لازالة لدينا حلفات متخصصة فقط بالارضي من اجل الابتعاد ايضا عن اطالة الحلقة لانه هنالك شروط محددة للارضي لابد ان اتحدث عنها بالتفصيل في الحلقات المقبلة سانتقل الان الى المراحل التي يجب علينا كمعربائيين القيام بهااولا علينا بتمديد سلك اضافي مع الفاز والنوتر في شبكة احادية الطور و ايضا سلك اضافي مع الفاز الاول والفاز الثاني والفاز الثالث النوتر في شبكة ثلاثية الاطوار وتحديد هذا السلك الاضافي باللون المعياري الموحد لتوصيل الارضي وهو الاصفر والاخضر علينا تمديده واصاله الى كل اماكن التركيب الكهربائي في المصابيح وكل البريزات والمفاتيح الكهربائية وايضا علينا توصيله الى اي مكان تتواجد فيه مكونات معدنية موصلة للكهرباء او قد تنقل الكهرباء في الممنزل لانه ومن المحتمل جدا حدوث تماس كهربائي بين تلك الأشياء الموصلة للكهرباء مع الكهرباء وتعريض حياة الاشخاص للخطر يعني لابد للأرضي ايضا ان يتصل بمواسير المياه والشبابيك المعدنية واي شيى موصل للكهرباء في المنزل ويتواجد بحجم كبير او منتشر في المنزل بشكل كبير او متوسط وتوصيل هذا السلك عبر لوحة التوزيع المنزلية بالارضي بعد ذلك علينا توصيل السلك الى خارج المبنى وبالتحديد نحو المكان الذي قمنا مسبقا بتحديده على انه المكان الانسب لوضع ودفن الالكترود داخل التربة ويكون هذا المكان هو الاصغر مقاومة في محيط المبنى او التركيب طبعا سنقوم بتحديد ذلك عبر قياس مقاومة الارض لاختبار المكان الذي توجد فيه اصغر مقاومة وبعد ذلك ندفن الارضي ونضيف المواد التي تساعد على امتصاص الماء والاحتفاض به لتخفيض مقاومة الالكترود الارضي الى مقاومة من 8 اوم
وعلينا بعد ذلك قياس مقاومة الارضي بعد انجازه للتأكد من مقاومته التي يجب كما قلنا ان لاتتخطى 8 اوم وهو ماسنشاهده في الحلقة المقبلة ان شاء الله .
الى هنا وصلنا الى نهاية الحلقة اشكركم على المتابعة والى اللقاء.
