مقدمة

في هذه المقالة ان شاء الله سنتعرف على اهم المواصفات الفنية والتقنية لمانع الصواعق ، جهاز الحماية الكهربائي للحماية من الصواعق الرعدية او البرق وفي الاخير سنشاهد عدة امثلة لتميزو وتتعرفو وتحسنو اختيار مانع الصواعق المناسب لكم

طريقة توصيل جهاز مانع الصواعق

مانع الصواعق جهاز الحماية الكهربائي من الصواعق الرعدية
كما تشاهدون امامكم هنا
كما قلنا فانه جهاز حماية يتم ربطه بالتوازي في الشبكة و يتم توصيله بكل اقطاب التغدية يعني فاز ونوتر وارضي

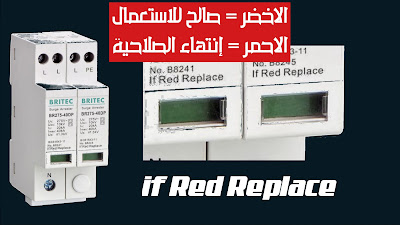

اشارة صلاحية جهاز مانع الصواعق

انتبهو جيدا هنالك شيئ مهم في كل مانعات الصواعق لم اقله في الحلقات الماضية وهو
كل مانعات الصواعق تأثي باشارة خضراء او مصباح مضيئ اخضر كلها ولا استثني اي واحد
السبب في هذه الاشارة ان مانعات الصواعق لاتوجد بها مفاتيح تشغيل واقفال مثل القواطع الفرعية فكما اشاهدون لايوجد اي مفتاح تشغيل او ايقاف لذلك كيف سنتعرف ان مانع الصواعق صالح للاستعمال او غير صالح للاستعمال
يتم وضع اشارة او مصباح اخضر في كل مانعات الصواعق لتذلنا على ان مانع الصواعق الذي امامنا هو صالح للاستعمال واذا تغير لون الاشارة او المصباح الى اللون الاحمر فهذا دليل على ان مانع الصواعق امتص صعقة رعدية كبيرة اكثر من طاقته وان مدة صلاحيته قد انتهت وعلينا حينها استبداله بمانع صواعق آخر جديد

بعض مانعات الصواعق قد تجد فيها مفتاح تشغيل واقفال مثل هذا المثال الذي امامنا اذا قمت بتشغيله وكانت الاشارة خضراء فهذا يعني ان مانع الصواعق يعمل واذا كانت بيضاء او حمراء فهذا يعني ان مانع الصواعق تلف وعليك استبداله
المهم عليكم الانتباه الى الاشارة الخضراء فهي دلالة على صلاحية مانع الصواعق واذا تغيرة هذه الاشارة فهذا يعني ان مانع الصواعق اصبح غير صالح للاستعمال

هنالك مانعات صواعق تستبدل بالكامل وهنالك مانعات صواعق تتيح لك استبدال القطعة او الجزء المسؤول عن امتصاص الصعقة لكن حسب تجربتي توفر هذه القطع في الاسواق المحلية مستحيل ولن تجد قطع الغيار لذلك عليك في الغالب استبدال الجهاز بالكامل

وضع حماية حرارية مغناطيسية قبل مانع الصواعق

الشيئ الثاني هو انه لابد ان نضع حماية حرارية مغناطيسية قبل كل مانعات الصواعق بعني لابد من وضع قاطع حراري مغناطيسي من النوع B او C بشدة تيار 20 A
والسبب في ذلك ان كل مانعات الصواعق عند تلفها وانتهاء صلاحية استعمالها تصبح موصلة لكل الاسلاك التي هي موصولة بها يعني ان مانع الصواعق عند تلفه سيقوم بوضع التركيب في حالة دارة كهربائية قصيرة باشراك النوتر والفاز والارضي شاهدنا ذلك في كيفية عمل مانع الصواعق
وهو مايتسبب في فصل التيار الكهربائي على التركيب بواسطة اجهزة الحماية الحرارية المغناطيسية او بواسطة اجهزة الحماية التفاضلية لذلك دائما ما نضع فاصل حراري مغناطيسي 20 امبير فوق مانع الصواعق ليفصل التيار فقط على مانع الصواعق عند تلفه وايضا ليدلنا على تلف مانع الصواعق ان لم ننتبه لتغير  الاشارة الخضراء التي تدل على ان مانع الصواعق صالح او غير صالح للاستعمال

الاشارة الى أنواع مانع الصواعق

بالنسبة للمواصفات التقنية اهم شيئ هو الانتباه الى نوع مانع الصواعق الذي امامنا هل هو من النوع ت١ او ت٢ او ت٣ او النوع المشترك ت١ وت٢ او النوع المشترك ت٢ وت٣ لابد ان ننتبه للنوع تكون دائما عبارة النوع مكتوبة وواضحة داخل مربع او اطار لكن هنالك اختلاف حسب المعايير المعتمدة
مثلا في هذا الجدول

تلاحظون ان المعيار الاول سيكتب
واحد بالرقم الروماني في اطار والمعيار الثاني الدولي سيكتب T1 والمعيار الثالث سيكتب type 1 او النوع واحد والمعيار الرابع سيكتب النوع ت١ بالحرف B
نفس الشيئ مع النوع ت٢ و ت٣ تختلف الاشارة الى الانواع مانعات الصواعق باختلاف المعايير الدولية التي تعتمد من طرف المصنع .

المواصفات التقنية لجهاز مانع الصواعق

الان سننتقل الى شرح اهم المواصفات الفنية التي تتواجد في مانع الصواعق.

العبارة Uc وتعني  جهد تشغيل لمانع الصواعق ويعني ان مانع الصواعق الذي امامنا سيعمل على تفريغ التيار نحو الارضي بمجرد وصول قيمة الجهد الى 255 V
العبارة الثانية وهي Up وتعني ان هذا الجهد هو الجهد الذي سيكون موجود في التركيب الكهربائي عند عمل مانع الصواعق اثناء تفريغه لصعقة رعدية كما تلاحضون هنا الجهد هو 1.25kv الى 1.5kv اي من 1250V الى 1500v سيتركها مانع الصواعق في التركيب طبعا هو جهد كبير ومرتفع لكن قد لايؤثر على الاجهزة الكهربائية لان ارتفاعه وانخفاضه هو اسرع من سرعة الضوء

العبارة الثالثة وهي In وتعني قيمة شدة التيار التي يستطيع مانع الصواعق تفريغها نحو الارضي هذا يعني ان مانع الصواعق الذي امامنا يستطيع سحب 20KA اي 20000 امبير من التركيب الكهربائي لاحظو جيدا فهي قيمة كبيرة جدا

العبارة الرابعة وهي Imax وتعني اقصى شدة تيار سيقوم بتفريغها او اقصى شدة تيار سيتحملها مانع الصواعق كما تلاحضون اقصى شدة تيار سيقوم بتفريغها هي 40 الف امبير
اذا تخطت قيمة شدة تيار التركيب الذي نحميه بواسطة مانع الصواعق اثناء صعقة رعدية قيمة 40 الف امبير فهنا سنترحم على اجهزتنا الكهربائية وسنترحم ايضا على مانع الصواعق هنا في هذه الحالة لايمكن حماية تيار صعقة يفوق 40 الف امبير كلما كانت هذه القيمة كبيرة كان ذلك افضل وجيد لكن على العموم حتى مستوى الحماية ل 40 الف امبير لهذا النوع المشترك بين ت٢ وت٣ هو جيد جدا

العبارة الاخيرة وهي Uoc هذه العبارة تتواجد فقط في النوع ت٣ كما قلنا في الحلقة الماضية هذا النوع لايتم تركيبه لوحده لابد من تواجد النوع ت١ او ت٢ معه لانه مساعد فقط
تعني العبارة Uoc الخاصة بالنوع ت٣ ان الجهد الذي سيكون في التركيب اثناء عمل مانع الصواعق في امتصاص شحنة الصعقة الرعدية كما تلاحضون هنا 10 الاف فولط
قارنو بينها وبين جهد up الذي يتركه مانع الصواعق يمر للتركيب في حالة ت٢
اذن الانواع ت٣ تسمح بمرور تيار وجهد اكبر للتركيب من النوع ت٢ او ت١ لذلك لابد من تواجد النوع ت٢ او ت٣ دائما في التركيب راجعو شروط تركيب هذه الانواع التي ذكرت في الحلقة الماضية
اذن حتى نخفض من هذا الجهد الذي يرتبط مع النوع ت٣ الى 1250 فولط لابد من تركيب النوع ت٢ او ت١ معه.

مقارنة بين أجهزة الحماية من الصواعق

الان سنشاهد بعض الامثلة وسنتعرف علي كل شيى متعلق بها انفهم كل ماقلناه في هذه المقالة

هذا مانع صواعق احادي الطور من النوع المشترك بين ت٢ وت٣
لاحظو هنا اشارة خضراء وهنا يشيرون الى انه اذا تلونت بالاحمر عليك استبادله يعني قد تلف مانع الصواعق

الجهد الذي سببدأ فيه عمل مانع الصواعق uc هو 320 فولط
الجهد الذي سيبقى داخل التركيب up اثناء البرق هو 1500 فولط سيقوم بتفريغ 5 الف امبير نحو الارضي واقصى شدة تيار يستطيع تفريغها هي 10 الف امبير واذا استعملته قرب جهاز ما بمتر واحد سيسمح بتواجد 10 الف فولط في التركيب اثناء الصعقة
هذه العبارة il قد تجدونها في بعض مانعات الصواعق وهي ليست ضرورية فهي تهني انه سيبدأ في تفريغ شدة تيار ابتداء من 10 امبير فما فوق
قارنو بين هذا المثال ومثال السابق
كلاهما من النوع المشترك ت٢ وت٣ لكن قارنو بين شدة التيار التي سيسحبها هذا النوع وهي 20 الف امبير وهذا النوع سيسحب فقط 5 الاف امبير هذا بعني ان هذا الجهاز هو افضل في الحماية من هذا الجهاز
وضعت لكم هذه المقارنة للتتعرفو على احسن انواع مانعات الصواعق
هذا مثال لمانع الصواعق آخر

عند تركيب هذا الجهاز يضيئ مصباح بالاخضر هنا هو دليل على صلاحية عمل هذا الجهاز وعند تلفه او ضياعه سيضيئ مصباح احمر في هذا المكان
هذا الجهاز هو من النوع ت٢ يعني انه سيركب في مكان لايوجد به تاريض او لاقط للصواعق قريب ب 50 متر من المكان
جهد التشغيل هو 275 فولط
قيمة شدة التيار التي يستطيع هذا الجهاز تفريغها تتراوح بين 10 آلاف و 12 الف امبير والجهد الذي سيكون موجود في الشبكة اثناء البرق هو 1200 فولط
اذن الخلاصة هي
اي سي UC جهد تشغيل مانع الصواعق
اي بي Up الجهد القصوي الذي سيضل في التركيب اثناء عمل مانع الصواعق في امتصاص الصاعقة
اي ان In شدة التيار التي سيقوم مانع الصواعق بتفريغها في الارض
اي ماكس Imax اقصى شدة تيار يتحملها مانع الصواعق
هاده اهم مواصفات مانع الصواعق التي عليكم تذكرها جيدا

اظن انني ساكتفي بهذا لااحب الحلقات الطويلة صراحة اظن انها مملة بالنسبة لكم اذا كنت تريدون مقارنات وشروحات اكثر اكتبو لي ذلك في التعليقات انا تحت امركم وكل شيئ صعب عليكم بجهد الله سيصبح هينا وسهلا انا تحت امركم وفي خدمتكم دائما
الى هنا وصلنا الى نهاية هذه المقالة
