مقدمة المقالة

السلام عليكم ورحمة الله وبركاته زوار مدونة الكهرباء electric

في هذه المقالة سندرس الآثار والعواقب التي تحدث للتركيبات الكهربائية في حال ما اذا انقطع النيوترال في شبكة توزيع الكهرباء .

طريقة توزيع وتوصيل المنازل

بعد المحولات الكهربائية الخافضة للجهد يتم توزيع الكهرباء عبر 4 موصلات كهربائية

3 موصلات مرتبطة بالفازات الثلاثة وموصل رابع خاص بالنيوترال.

اولا لابد ان اشرح لكم الطريقة التي يعتمدها تقنيي شركة توزيع الكهرباء في توصيل المنازل الكهربائية

نحن نعلم ان التركيب المنزلي هو تركيب احادي الطور يعني يتم توصيل فاز ونوتر فقط

لكن موضوع هذه الحلقة لايستثني حتى التركيبات ثلاثية الاطوار يعني الموضوع عام وله علاقة بكل التركيبات كانت احادية الطور او ثلاثية الاطوار. بصفة عامة كل تركيب كهربائي يعتمد على نيوترال كان الامر احادي الطور او ثلاثي الاطوار

اذن عند توصيل المنزل الاول في الشبكة سيتم توصيل الفاز الاول والنيوترال واذا تم توصيل المنزل الثاني سيتم توصيل الفاز الثاني والنيوترال واذا تم توصيل المنزل الثالث سيتم توصيل الفاز الثالث والنيوترال والمتزل الرابع يعودون للفاز الاول والنيوترال والمنزل الخامس الفاز الثاني والنيوترال والمنزل السادس الفاز الثالث والنيوترال وهاكدا.

الى غاية الحد الاقصى المسموح به من قدرة المحول الكهربائي في نفس الشبكة

الاهم ان يتم توصيل كل المنازل بالشبكة لكن مع مراعات عدم الضغط على فاز واحد معين او التوصيل بشكل عشوائي في الشبكة.
وتوزيع الاحمال بالتساوي على كل الفازات في الشبكة من أجل الحافض على قدرة الاسلاك والمحول معا

إنقطاع النيوترال في تركيب أحادي الطور

الان سنفترض ان منزلا واحدا تم بناءه وتم ربطه بالشبكة الكهربائية
طبعا منزل للاستهلاك العادي سيتطلب فقط تغذية احادية القطب يعني فاز ونوتر
سنقوم بتوصيله بالفاز الاول والنوتر .

في هذه الحالة اذا انقطع خط النيوترال على هذا المنزل هنا سنتحدث عن مشكلة انقطاع النيوترال وهو ماتحدثنا عنه في هذه الحلقة هو مشكل شائع لغياب احد اقطاب التغذية الكهربائية ولاتوجد له اي انعاكاسات خطيرة على التركيبات الكهربائية التي تتواجد في هذا المنزل.

إنقطاع النيوترال بين منزلين في شبكة ثلاثية الأطوار

الان سنفترض مرة اخرى انه قد تم بناء منزل ثاني جديد مجاور وسيتم ربطه في نفس الشبكة.

لاحظو جيدا لو حدث انقطاع للنيوترال بين المنزل الاول

والمنزل الثاني فالمنزل الثاني هو المتضرر.
وهنا نتحدث عن نفس المشكل الذي حدث مع المنزل الاول الذي تحدث عنه في البداية.

إنقطاع النيوترال على منزلين متصلين بفازات مختلفة

الان وهنا اطلب الانتباه الجيد منكم

ماذا لو انقطع النيوترال قبل المنزل الاول ، يعني في هذه الحالة سيكون المنزلين معا متضررين من انقطاع النيوترال.

مع العلم ان المنزل الاول مرتبط بالفاز الاول والمنزل الثاني مرتبط بالفاز الثاني وسيبقى المنزلان معا مرتبطان بتوصيل النيوترال المنقطع .

انتبهو جيدا هنا
المنزل الاول

لدينا الان هنا توصيل من الفاز الاول بالنسبة للمنزل الاول
والنيوترال مقطوع لكن يعمل هذا السلك المقطوع على تمرير تيار عائد من المنزل الثاني وهو عبارة عن تيار رجوع للفاز الثاني

يعني هنا سنتحدث عن تيار عودة الذي تحدثنا عنه في حلقة تيار العودة او تيار الرجوع.

خطورة تيار العودة بين فازين مختلفين في تركيب ثلاثي الاطوار

تيار العودة من الفاز الثاني سيتم تمريره عبر الاجهزة والمصابيح التي هي في حالة تشغيل في المنزل الثاني طبعا بعد انقطاع النيوترال.

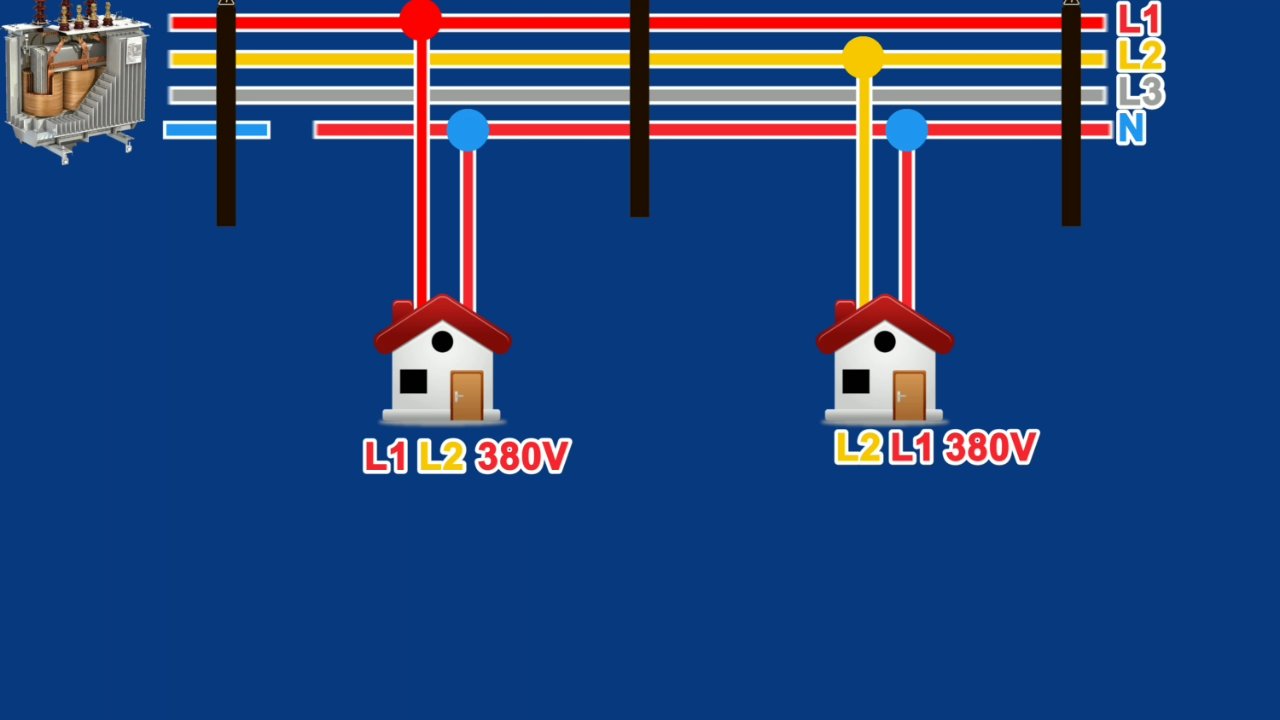

تيار العودة من الفاز الثاني بالاضافة الى توصيل الفاز الاول في المنزل الاول سينتج لنا فرق جهد بين الفاز الاول والفاز الثاني اي 380V

نفس الشيئ بالنسبة للمنزل الثاني الموصول مع الفاز الثاني سيتعرص لتيار عائد من المنزل الاول وهو عبارة عن الفاز الاول وكذلك سينتج فرق جهد بين الفاز الثاني والفاز الاول وهو 380V

إرتفاع الجهد بسبب إنقطاع النيوترال على تركيب أحادي الطور في شبكة ثلاثية الأطوار

اذن هنا حدث ارتفاع في الجهد بسبب انقطاع النيوترال وبسبب تواجد التركيبات التي امامنا في وضعية اتصال مع فازين مختلفين

اذن يحدث ارتفاع في قيمة الجهد مع كل الاثار الخطيرة والسلبية على الاجهزة الكهربائية.

هذا المثال الذي اماممنا هو مثال نسبي دون الدخول في التفاصيل من اجل شرح بسيط

لأننا هنا نتحدث عن منزلين فقط اما اذا تم توصيل منزل ثالث من الفاز الثالث وكان لدينا تيار عودة من الفاز الثالث ايضا  سترتفع قيمة الجهد على كل الاحمال فمابالك بشبكة تتكون من عدة منازل وكل الفازات سيكون الامر خطيرا على كل التركيبات

المهم ان خطر ارتفاع الجهد الكهربائي هو من اخطر الانعاكاسات التي تأثر على التركيبات المنزلية عند انقطاع النيوترال في الشبكة الكهربائية ثلاثية الاطوار هذا هو أهم شيئ اريدكم ان تتذكروه جيدا

خطر ارتفاع الجهد

فيديو الشرح

لمزيد من التفاصيل والشروحات التفاعلية يمكنكم مشاهد الفيديو المنشور على قناتنا على Youtube

إنعدام تأثير إنقطاع النيوترال وإرتفاع الجهد على تركيب أحادي الطور بموصول بنفس الفاز

اذا كانت كل المنازل او التركيبات هنا موصولة بفاز واحد فقط فلايوجد اي مشكلة لاننا سنتحدث عن الانقطاع العادي للنيوترال وسيكون لنا تيار عودة من فاز واحد فقط لكن هذا الامر مستبعد جدا الى مستحيل حدوثه في شبكة توزيع الكهرباء

بعض الأساليب الوقائية للحد من خطورة إنقطاع النيوترال وإرتفاع الجهد

هنا ساتحدث عن احد الاساليب التي تقوم بها شركة توزيع الكهرباء للحد نسبيا من هذا الخطر وهو عبر توصيل النيوترال بالارضي ونحن نعلم علاقة النيوترال بلارضي داخل المحولات الكهربائية الخافضة للجهد لذلك يتم توصيل النيوترال بالأرضي في الأعمدة الكهربائية التي يتم عبرها توزيع الكهرباء

في نهاية الشبكة وفي المنتصف وفي احيان قليلة جدا الى نادرة في كل الاعمدة الكهربائية .

لكن ستبقى هذه الطريقة هي فقط خطوة استباقية للحد من خطورة انقطاع النيوترال والحد من ارتفاع الجهد الكهربائي لأنه مادام انقطع النيوترال فلا احد سيضمن ان لاينقطع حتى سلك الارضي الذي سيعوض النيوترال

وللإشارة انا لاأنصحكم هنا بأن تقومو بربط النيوترال داخل المنزل بالأرضي لأن ذلك سيأدي الى فصل الكهرباء بواسطة جهاز الحماية التفاضلية كان قاطع تفاضلي او فاصل تفاضلي او من طرف الفاصل الرئيسي

لأننا عندها سنتحدث عن تسريب للنيوترال وهو موضوع آخر
